Мобильный фундамент: как инженерная разработка стала патентом
История мобильной опорной конструкции для быстрого строительства и пример того, почему сложную технологию иногда эффективнее защищать несколькими патентами на отдельные инженерные решения.
Современное строительство всё чаще строится вокруг индустриального подхода: отдельные элементы здания производят заранее, доставляют на площадку и собирают в готовую конструкцию. Вместе с этим меняется и подход к защите инженерных разработок.
Сложный объект вроде модульного дома состоит из десятков самостоятельных технических решений: соединений панелей, элементов кровли, систем вентиляции, фундаментных опор, способов транспортировки и монтажа.
Поэтому попытка защитить патентом весь объект целиком далеко не всегда даёт наиболее сильную правовую позицию. Конкурент может изменить отдельные элементы конструкции и получить уже другое техническое решение.
Когда же ключевые узлы разработки получают самостоятельную правовую охрану, скопировать всю систему становится значительно сложнее.
От большой системы — к конкретному инженерному узлу
Именно с таким подходом ко мне обратился Юрий Иванович Мальцев — идеолог компании «ПМЗ», проекта «Мобильные заводы модульных зданий».
Речь сразу шла о конкретной разработке. Юрий принёс не абстрактную концепцию завода или модульного дома, а самостоятельный технический узел, который входит в большую строительную систему и при этом имеет собственную практическую ценность.
Юрий изучал технологии модульного домостроения на крупных производствах в США, в том числе в компаниях New Era, Castle, Champion Homes Inc, Fleetwood Enterprises Inc и Shult.
Вернувшись в Россию, он собрал команду специалистов с многолетним опытом в строительстве, металлургии и финансах.
“На первый взгляд речь шла о простой опоре. Но при подробном рассмотрении стало понятно, насколько много инженерных задач решает эта конструкция.
В чём суть мобильной фундаментной опоры

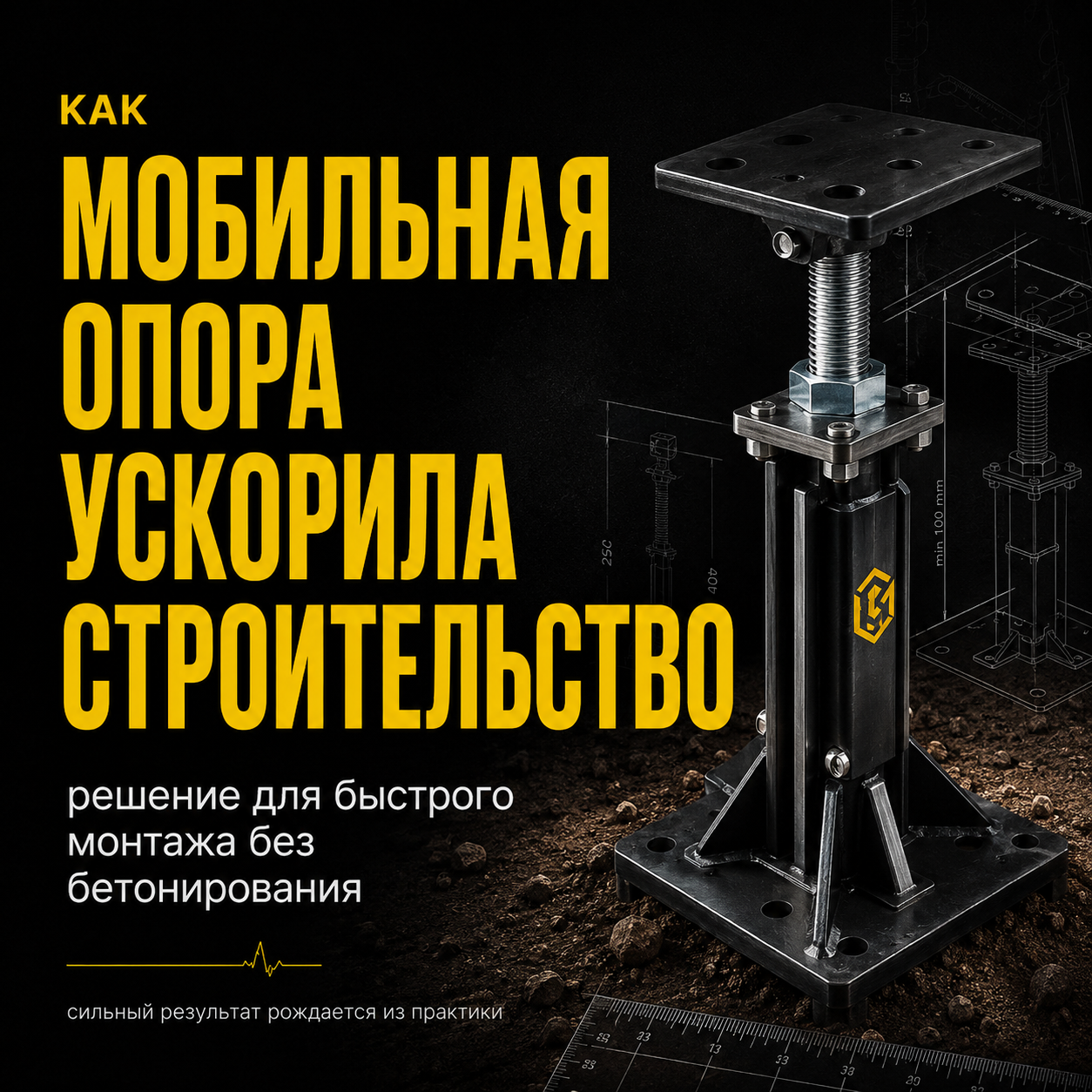

Разработка представляет собой мобильную опорную конструкцию со стойкой и основанием.
Стойка выполнена телескопической и состоит из двух секций — опорной и регулировочной. Благодаря этому высоту конструкции можно изменять непосредственно во время установки.
В основании расположен опорный блок со сквозными отверстиями. Через них проходят как минимум три опорные штанги с наконечниками, которые обеспечивают устойчивость конструкции на площадке.
Регулировочная секция соединяется с верхней опорной площадкой и имеет два ряда сквозных отверстий, предназначенных для предварительной установки высоты.
Главное решение — двойная регулировка высоты
Одна из наиболее интересных особенностей конструкции заключается в возможности регулировать положение опоры в два этапа.
Предварительная регулировка. Нужная высота сначала выставляется грубо. Для этого используются продольные пазы и отверстия регулировочной секции, после чего положение фиксируется специальной скобой.
Точная регулировка. Для окончательного выставления уровня предусмотрены наружная резьба и гайка, позволяющие значительно точнее настроить положение конструкции.
Чтобы установленное положение не изменялось под воздействием вибрации или ветровой нагрузки, предусмотрен стопор, блокирующий вращение гайки.
Для чего создавалась эта конструкция
Перед разработчиками стояла практическая техническая задача: создать мобильную сборно-разборную опорную конструкцию, которую можно быстро установить и точно отрегулировать по высоте.
Такое решение позволяет использовать фундаментные опоры при строительстве каркасных домов и объектов сельскохозяйственного назначения на участках с неровным рельефом.
При этом конструкция рассчитана на монтаж без применения тяжёлой строительной техники и масштабной разработки грунта.
После завершения эксплуатации опору можно демонтировать без разрушения и использовать на другой площадке.
Технический результат разработки — сокращение времени монтажа фундаментной конструкции и упрощение её установки на площадке.
Почему существующие решения устраивали не полностью
При изучении аналогичных конструкций стало видно, что многие существующие опоры имеют ограничения.
Часть решений требует бетонирования. Другие конструкции не позволяют достаточно точно регулировать высоту или оказываются сложными в изготовлении и последующем монтаже.
В разработке команды Юрия Мальцева сделан акцент на сочетании мобильности, регулировки, простоты конструкции и возможности повторного использования.
Опора — только один элемент большой технологии
Сама разработка является частью более масштабной концепции мобильных заводов модульных зданий.
Идея заключается в том, что производственную линию можно размещать непосредственно рядом с территорией будущей застройки.
На таком предприятии производятся модули, из которых впоследствии собираются дома, школы, детские сады, поликлиники, офисы, гостиницы и другие здания.
После завершения проекта завод может быть демонтирован и перемещён на следующую строительную площадку.
Внутри такой системы возникают десятки потенциально самостоятельных инженерных решений: способы соединения панелей, конструкции угловых элементов, системы транспортировки модулей, методы герметизации стыков и другие технологии.
Почему один большой патент не всегда лучший вариант
Представим инвестору проект производства модульных домов. Сама идея масштабная, но для оценки технологии гораздо убедительнее увидеть конкретные защищённые разработки.
Например, патент на опорную конструкцию, позволяющую устанавливать каркас на неровном участке. Отдельно может защищаться соединительный узел, технология транспортировки, конструкция модуля или другое техническое решение.
Тогда за каждым объектом интеллектуальной собственности находится конкретная разработка, которую можно проверить, использовать в производстве и оценивать отдельно.
“Для бизнеса портфель защищённых технологий часто понятнее и ценнее, чем один патент, пытающийся охватить всю систему целиком.
Именно поэтому патентная стратегия сложного технологического проекта может строиться вокруг нескольких самостоятельных объектов.
Каждый патент закрывает свой технический участок. Изменить один элемент конкурент ещё может, но обойти целую систему взаимосвязанных решений значительно сложнее.
Начать можно с небольшого, но ключевого решения
В проекте Юрия Мальцева таким первым объектом стала фундаментная опора — элемент, на котором в прямом смысле держится будущая конструкция.
Это хороший пример того, как крупная технология может постепенно формировать вокруг себя портфель интеллектуальной собственности. Сначала защищается один важный узел, затем следующие разработки, каждая из которых усиливает общую систему.
Сложную систему проще защищать по составляющим
В строительстве этот принцип особенно хорошо заметен. Чтобы ускорить возведение здания, процесс разбивают на отдельные операции: элементы производят параллельно на заводе, а непосредственно на площадке выполняют сборку.
Похожий подход работает и с интеллектуальной собственностью. Большую технологию можно разделить на самостоятельные технические решения, определить наиболее ценные элементы и обеспечить каждому из них отдельную правовую охрану.
В результате компания получает не один формальный документ, а систему защищённых разработок, напрямую связанных с её производственной технологией.
Сильная патентная стратегия начинается с понимания того, какие именно технические решения дают бизнесу реальное конкурентное преимущество.
Иногда первым таким решением оказывается даже фундаментная опора.
